Ce conține pachetul

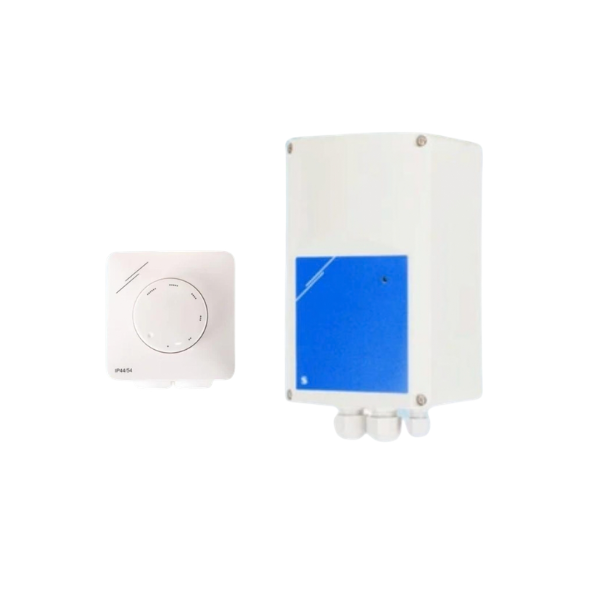

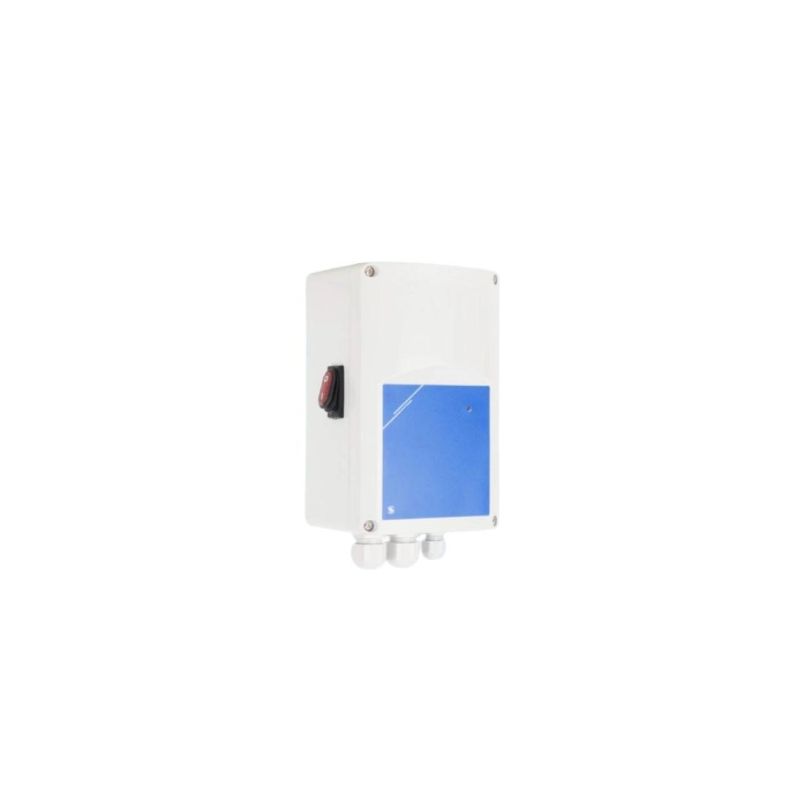

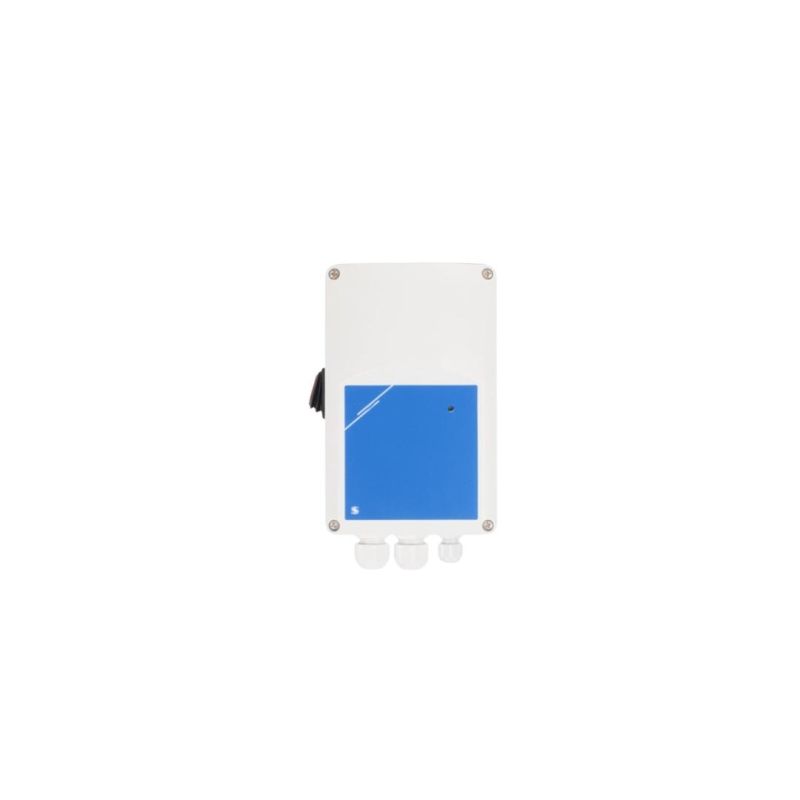

1. Regulatorul electronic de turație EVSS-1-100-DM reglează automat turația motoarelor electrice monofazate cu turație reglabilă prin tensiune (230 VAC / 50–60 Hz), cu un curent de maximum 10 A. Reglajul se face prin variația tensiunii de ieșire, cu tehnologie triac, între 30% și 100% din tensiunea de alimentare (69–230 VAC).
2. Potențiometrul MTP-X, de 10 kΩ, se montează pe perete, aparent sau îngropat în doză standard. Din buton se reglează continuu turația ventilatorului. La rotirea completă spre stânga, butonul intră cu clic în poziția OFF, iar contactul uscat oprește ventilatorul.
Potențiometrul se alimentează direct de la regulator, din ieșirea de +12 VDC destinată potențiometrelor externe de 10 kΩ. Nu ai nevoie de o sursă separată.
Pentru motoare monofazate mari sau mai multe ventilatoare
Cu 10 A, regulatorul acoperă cele mai mari ventilatoare cu motor monofazat. Poate comanda și mai multe ventilatoare legate în paralel, cu condiția ca suma curenților lor nominali să nu depășească 10 A. Este util, de exemplu, într-o bucătărie cu mai multe hote sau într-o hală cu mai multe ventilatoare de perete. Verifică întotdeauna curenții de pe plăcuțele motoarelor și păstrează o mică rezervă.
La acest curent, circuitul de alimentare trebuie dimensionat corespunzător de un electrician autorizat.
Protecția motorului la supraîncălzire
Regulatorul are intrare pentru contactele termice (TK) ale motorului. Dacă motorul se supraîncălzește, regulatorul îl oprește și semnalează avaria:
- prin LED-ul roșu de pe capacul frontal;
- prin ieșirea releului de alarmă (230 VAC / 1 A), la care se poate lega o lampă de avertizare sau un sistem de monitorizare.
Regulatorul are și protecție la supratensiune și supracurent.
Funcții și reglaje
- Intrare analogică 0–10 V sau 0–20 mA, în mod crescător sau descrescător, selectabilă din jumpere / comutatoare DIP sau prin Modbus RTU. Pe lângă potențiometru, turația poate fi comandată și de un senzor: de presiune, CO₂, temperatură sau umiditate.
- Turația minimă și maximă se reglează din trimerele interne: tensiunea minimă de ieșire între 69 și 161 VAC, cea maximă între 175 și 230 VAC.
- Nivel OFF reglabil: sub un anumit semnal de comandă, ventilatorul se oprește complet.
- Kick start sau soft start: pornire cu impuls la turație maximă, pentru motoarele care pornesc greu, sau pornire lină. Modul se alege din comutatoarele DIP sau prin Modbus RTU.
- Ieșire nereglată de 230 VAC (max. 2 A), activă când motorul pornește. Se poate folosi pentru motoare cu 3 fire sau pentru a comanda o clapetă care se deschide odată cu ventilatorul.
- Comandă de la distanță și mod temporizator: ventilatorul poate fi pornit de la un comutator extern și poate funcționa un timp prestabilit.
- Modbus RTU (RS485) pentru integrarea în sisteme BMS.
Unde se folosește
Pachetul e potrivit pentru ventilatoarele de hotă și de tubulatură, ventilatoarele de perete și unitățile de ventilație cu motor AC monofazat de până la 10 A, din:
- restaurante și bucătării profesionale mari;
- spații comerciale, săli de evenimente și birouri;
- ateliere, depozite și hale.
Este destinat doar montajului în interior.
Calculează-ți instalația
Pentru alegerea ventilatorului potrivit, folosește îndrumarul de calcul al debitului de aer necesar și calculatorul de predimensionare IOANNINA. Vezi și ventilatoarele centrifugale de medie presiune, centrifugale de joasă presiune, axiale de perete și axiale de tubulatură.
Specificații tehnice
Regulator de turație EVSS-1-100-DM
| Caracteristică |
Valoare |
| Alimentare |
230 VAC ±10%, 50–60 Hz |
| Tip motor |
Monofazat, cu turație reglabilă prin tensiune |
| Curent nominal maxim |
10 A |
| Siguranță |
F 16,0 A H 250 VAC (6,3 × 32 mm) |
| Ieșire reglată |
30–100% Us (69–230 VAC) |
| Tensiune minimă de ieșire, Umin |
30–70% Us (69–161 VAC) |
| Tensiune maximă de ieșire, Umax |
75–100% Us (175–230 VAC) |
| Intrare analogică |
0–10 / 10–0 VDC sau 0–20 / 20–0 mA |
| Ieșire nereglată |
230 VAC, max. 2 A |
| Ieșire alimentare potențiometru |
+12 VDC / 1 mA |
| Ieșire releu de alarmă |
230 VAC / 1 A |
| Protecții |
Supraîncălzire (TK), supratensiune, supracurent |
| Comunicație |
Modbus RTU (RS485) |
| Grad de protecție |
IP54 |
| Temperatură / umiditate ambientală |
−20…+40 °C / 0–80% rH, fără condens |
| Dimensiuni (L × Î × A) |
124 × 205 × 92 mm |
| Conductori |
max. 2,5 mm² |
Potențiometru MTP-X
| Caracteristică |
Valoare |
| Rezistență |
0–10 kΩ |
| Tensiune de comandă |
0–12 VDC, max. 1 mA |
| Contact uscat |
4 A / 250 VAC; 10 A / 12 VDC |
| Poziție OFF |
Ieșire 0 V, contact deschis |
| Grad de protecție |
IP54 (aparent) / IP44 (îngropat) |
| Temperatură de lucru |
0…50 °C |
| Montaj |
Aparent sau îngropat în doză standard |
Întrebări frecvente
Ce ventilatoare pot regla cu acest pachet?
Ventilatoare cu motor AC monofazat de 230 V, cu turație reglabilă prin tensiune, care absorb în total maximum 10 A. Verifică pe plăcuța motorului că acesta suportă reglajul prin tensiune. Pentru motoare mai mici, de până la 3 A, există pachetul EVSS-1-30-DM + MTPX. Există și pachetul cu regulator de 6 A, EVSS-1-60-DM + MTPX.
Pot lega mai multe ventilatoare la același regulator?
Da, dacă toate au motor monofazat reglabil prin tensiune și suma curenților lor nominali nu depășește 10 A. Toate ventilatoarele vor funcționa la aceeași turație.
Am nevoie de alimentare separată pentru potențiometru?
Nu. Potențiometrul se alimentează din regulator, de la ieșirea de +12 VDC. Se leagă cu trei conductori la bornele +V, Ai și GND. Contactul uscat se leagă la intrarea de comandă de la distanță (SW).
Pot opri ventilatorul din potențiometru?
Da. La rotirea completă spre stânga, butonul intră în poziția OFF: semnalul scade la 0 V, iar contactul uscat se deschide și oprește ventilatorul.
Ce se întâmplă dacă motorul se supraîncălzește?
Dacă motorul are contacte termice (TK) legate la regulator, acesta oprește motorul și semnalează avaria prin LED-ul roșu și prin releul de alarmă.
